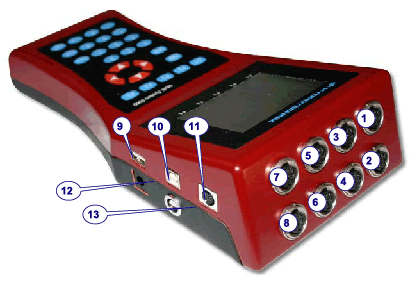

液壓萬用表5060 |
| 德國hydrotechnik原裝進口 |
| 技術資料下載:液壓萬用表5060樣本 |
 |
| ◆ 液壓萬用表屏幕或通過PC聯機軟件可以顯示各類分析曲線，可以打印報表，是種完整的現場調試、采集設備。 |
| ◆ 適合工程師現場或出差調試，測試用； |
| ◆ 適合中型試驗臺； |
| ◆ 具備硬件濾波，適合噪聲環境用； |

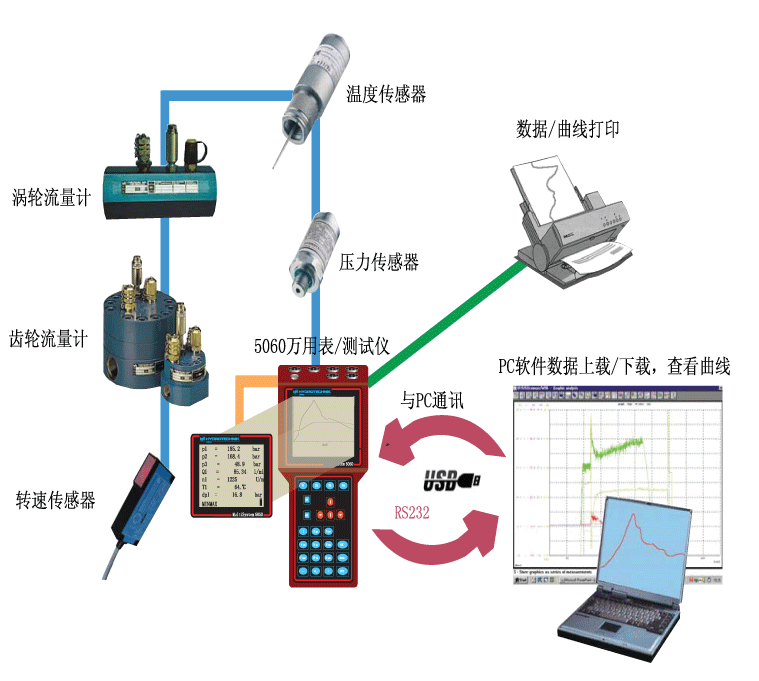

| ◆ 液壓萬用表可以壓力、流量、溫度、轉速數字顯示、時間曲線、XY曲線等實時或離線數據與曲線； |
| ◆ 液壓萬用表是種多功能的測試和控制系統，是種穩定、可靠的定型測控產品，適合工程機械現場在線調試，測試用； |
| ◆ 液壓萬用表多通道輸入，相當于一個中型試驗臺，適合中型的試驗臺用； |
| ◆ 具備硬件濾波，適合噪聲環境用，但是采集速度可以做到最高1ms,所以是種高速穩定的液壓萬能采集設備； |
液壓萬用表用于液壓泵的測試： |
| 在液壓泵的出口配置一個渦輪或齒輪流量計，測量液壓泵的輸出流量；并在流量計的測壓口上安裝一個壓力傳感器測量泵的輸出壓力然后在溢流閥P口之前的管道上安裝壓力傳感器，測量泵的輸出壓力。同時還需要在遠控口上安裝測試泵的遠控壓力和回油壓力傳感器，測得相應的壓力時間曲線。通過液壓測試儀/液壓萬用表采集流量計Q1和壓力傳感器P1的信號，并形成壓力/流量XY特性曲線.通過此XY曲線可以判斷液壓泵工作點的壓力/流量是否達到額定值。 |
液壓萬用表用于溢流閥的測試： |
| 在溢流閥的R口與油箱之間裝上渦輪或齒輪流量計測量溢流閥的溢流量，然后在靠近溢流閥的P口的管道或閥塊上安裝壓力傳感器，用于測量溢流閥的P口壓力。通過液壓測試儀/液壓萬用表測得的壓力P1和流量Q1特性曲線即可判斷溢流閥的性能了。 |
液壓萬用表用于安全閥的測試： |
| 在安全閥的R口與油箱之間裝上渦輪或齒輪流量計測量安全閥的溢流量，然后在靠近安全閥的P口的管道或閥塊上安裝壓力傳感器，用于測量安全閥的P口壓力。通過液壓萬用表/液壓測試儀測得的壓力P1和流量Q1特性曲線即可判斷安全閥的性能。 |
液壓萬用表用于電磁換向閥泄漏測試： |
| 在每個電磁換向閥的出口安裝低壓壓力傳感器，通過液壓萬用表/液壓測試儀采集P1、P2、P3、P4、P5、P6、P7壓力傳感器信號，建立并查看其時間曲線。如果發現低壓傳感器有壓力開始建立，說明電磁換向閥有泄漏，否則無泄漏。試驗持續時間建議60分鐘以上。 |
液壓萬用表用于油缸的啟動壓力測試： |
| 在油缸的有桿腔和無桿腔的入口端安裝壓力傳感器，在油缸外部安裝位移傳感器。在油缸啟動伸出或縮回時用液壓測試儀/液壓萬用表采集這兩個位置的壓力值和位移值，從而得出壓力/位移XY曲線，從而判斷油缸的啟動壓力。 |
液壓萬用表用于油缸的耐壓試驗： |
| 在油缸的有桿腔和無桿腔的入口端安裝壓力傳感器。打開電磁換向閥將油缸伸出或縮回到頭，油缸的有桿腔或無桿腔將建立壓力，等壓力建立到額定系統壓力時，停掉電磁換向閥。用液壓測試儀/液壓萬用表采集P1、P2、P3、P4、P5、P6、P7壓力時間曲線，采集3分鐘以上，然后從曲線上判斷P1、P2、P3、P4、P5、P6、P7下降的壓力是否在合格范圍內，從而判別油缸的內泄漏是否符合要求。 |
 |
