產品名稱：數顯壓力開關/傳感器 |
數顯壓力開關:中文PDF下載 |
| 產品品牌：hydrotechnik |
系列：Multi-EPC |
| |
| ■hydrotechnik 壓力開關/壓力傳感器特點 |
| ◆ 開關壽命達100萬次，測量可靠，外殼堅耐用、抗震； |
| ◆ 壓力范圍：2.5，10，25，40Mpa(相對壓力)； |
| ◆ 殼體堅固耐用：抗震根據標準IEC60068-2-6;抗沖擊根據標準IEC60068-2-29； |
| ◆ 面板可以旋轉280度，可多角度觀看； |
| ◆ 報警點可自行設置，有滯環； |
| ◆ LED顯示：4位，數字高7mm； |
| ◆ 可選模擬輸出0/4～20mA； |
| ◆ 符合DESINA參數性能（EPC200）； |
| ◆ 人性化操作程序； |
| ◆ 安全性好：帶有超壓保護、電流保護； |
| ◆ 使用壽命長； |
| 壓力開關技術參數 |
| 測量原理： |
WSG薄膜電阻/相對壓力原理 |
| 測量信號輸出： |
選項0～20mA(3線)，4～20 mA（2線） |
| 開關量輸出： |
2路MOSFET輸出，PNP型； |
| |
常開/常閉可設定； |
| |
開關最小電壓1.5V,輸出能力最大0.7A; |
| |
短路電路2.4A |
| 供電電壓： |
15～30VDC（標準24VDC) |
| 保護： |
短路，反極性和超載(32VDC) |
| 消耗電流： |
＜100mA |
| 非線性及滯后： |
＜±0.5% |
| 誤差： |
溫度在室溫22℃范圍內為± 0.5 % |
| 重復性： |
±0.2% |
| 電氣帶載能力： |
＜500Ω |
| 機械超載能力： |
1.5×公稱壓力 |
| 爆破壓力： |
3×公稱壓力 |
| 工作/介質溫度： |
-20℃～+85℃ |
| 環境溫度： |
-20℃～+85℃ |
| 儲存溫度： |
-30℃～+100℃ |
| 長期穩定性： |
0.2%/年 |
| 防護等級： |
IP67((EN 60529/IEC 529) |
| 疲勞壽命： |
1×107 次 |
| 反應時間： |
≥10ms |
| 響應頻率： |
≤100HZ |
| 絕緣性能： |
最小1MΩ |
| 噪聲： |
符合EN 61000-6-4,EN 61000-6-2 |
| 抗震性： |
10g(5...2,000 Hz),IEC60068-2-6 |
| 抗沖擊性： |
50g (11 ms), IEC60068-2-29 |

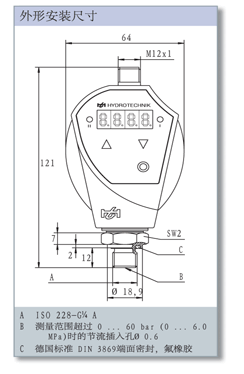

| 機械密封接頭： |
ISO 228-G1/4A:擰緊扭矩：最大40Nm, |
| |
墊圈：Gi圈，氟橡膠密封 |
| 外殼材料： |
GD-ZnAl4Cu1 |
| 膜材料： |
1.4542不銹鋼 |
| 重量： |
～350g |
|
 |
| 壓力開關插座信號定義: |
| M12×1 5針插座 |
PS120 |
PS129 |
 |
1= +電源 |
1= +電源 |
| 2= 開關2輸出 |
2= 模擬輸出 |
| 3= -電源 / 地 |
3= -電源 / 地 |
| 4= 開關1輸出 |
4= 開關1輸出 |
| 5= 模擬輸出 |
5= 空 |
|
| 壓力開關訂貨號： |
| 測量范圍 |
PS120 |
PS129 |
| bar |
MPa |
功能 |
訂貨號 |
功能 |
訂貨號 |
| 0 ... 25 |
0 ... 2.5 |
2個報警開關輸出，1個0...20mA/4...20mA輸出 |
3160-10-40.01 |
1個報警開關輸出，1個0...20mA/4...20mA輸出 |
3160-11-40.02 |
| 0 ... 100 |
0 ... 10 |
3160-10-16.01 |
3160-11-16.02 |
| 0 ... 250 |
0 ... 25 |
3160-10-17.01 |
3160-11-17.02 |
| 0 ... 400 |
0 ... 40 |
3160-10-15.01 |
3160-11-15.02 |
|
