測壓接頭HYDROTECHNIK

HYDROTECHNIK測壓接頭家族

	產品名稱：測壓接頭1604	測壓接頭1604：  英文PDF下載
	品牌：德國hydrotechnik

測壓接頭1604特點

◆  適用范圍：適用于液壓或其它礦物油等系統中
◆ 工作壓力：最大壓力可達63Mpa,根據ISO15171-2標準
◆  材料：聯接主體為鋼，金屬帽為鋼1.0718
       注：如有特殊要求需提出，否則材料均為切削鋼1.0718
◆  測壓接頭 密封：內部密封為NBR(丁腈橡膠)，可選氟橡膠
◆  旋緊螺紋：多種形式
◆  hydrotechnik 測壓接頭 溫度范圍：
      1、金屬帽： NBR（丁腈橡膠），密封 ：-30℃～+120℃
            FKM(氟橡膠)密封：-20℃～+200℃
       2、塑料帽：  -20℃～+100℃（兩種密封材料）



		測壓接頭擰緊扭矩Nm	技術數據				測壓接頭材： 切削鋼1.0718 金屬帽 密封：NBR 訂貨號如下	測壓接頭材： 不銹鋼1.4571 金屬帽 密封：NBR 訂貨號如下

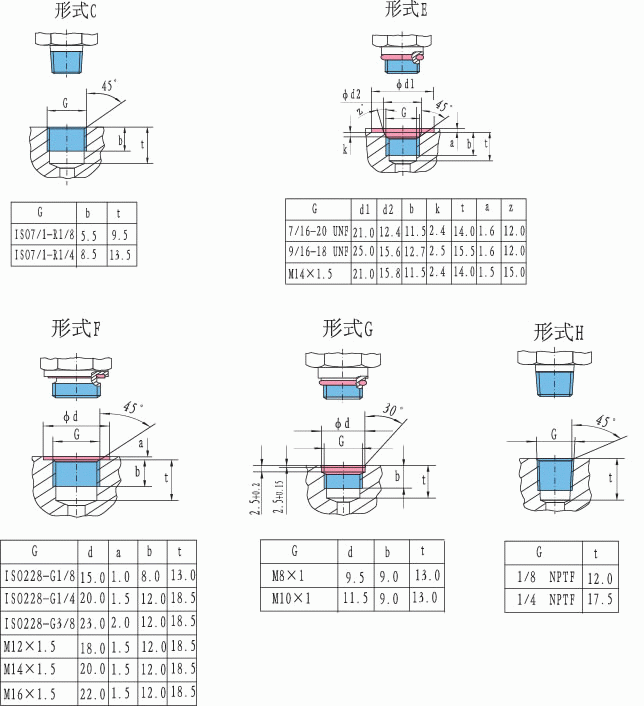

螺紋形式G	密封形式		p max	H in mm	i in mm	SW in mm
M 10 x 1	形式 G	12	40 MPa	43	8,5	17	2106-01-33.00	定制
M 14 x 1,5	形式F	40		40	10	19	2106-01-14.00	定制
ISO 228-G 1/4		40		40	10	19	2106-01-18.00	2706-01-18.10
