	GFM齒輪流量計
	德國hydrotechnik原裝
	GFM齒輪流量計技術樣本下載

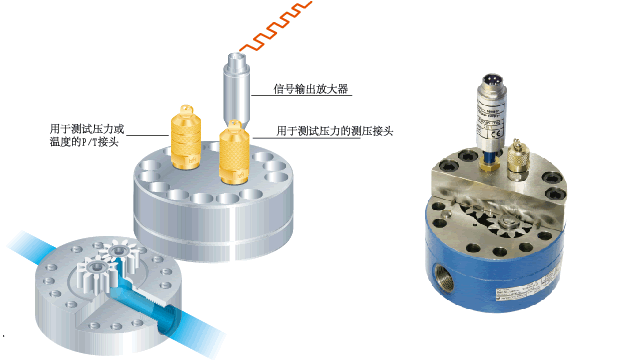

GFM-5/30/70/300齒輪流量計原理：
液流推動安裝在球形軸承軸上的齒輪轉動,液體通過齒輪與殼體之間的空隙流過，由于每齒之間的間隙相同,齒輪流量計就是根據 這一齒輪排量固定的原理來進行工作的。由于這一原理，測量的精確度基本上不受粘度的影響。一個非接觸的磁性感應器檢測齒輪的旋轉,每個齒通過切割磁力線,產生一個矩形波輸出，并與數顯表連接配合將流量大小顯示出來。 可選項：當在齒輪流量計上再安裝一個磁性感應器,則可測得雙向脈沖,這樣就可以測得液體流向的變化。
GFM-5/30/70/300齒輪流量計特點：
測量精度高、重復性好；
最大工作壓力可達63Mpa；
可安裝在任何位置，必要時可雙向測量；
最大測量范圍可達1：200；
齒輪流量計GFM適合粘度范圍廣；
具有壓力及溫度檢測點；
精確流量測量，通過脈沖計數，可轉換成任何流量單位輸出；
適合液壓液和其它礦物基油液如：柴油、機油、動物性油、膠體、松節油、樹脂、蠟質等物質

測量原理	體積排出量
粘度范圍	5...500mm /s
介質溫度	-20...+100 °C(短時可達+120℃)
環境溫度	-20 ... +85 °C
存儲溫度	-10 ... +70 °C
輸出信號	頻率(0...10KHZ)/ 4 ... 20 mA
供電電壓	12 ... 24 VDC
電氣連接	5針插座, M16 x 0.75
防護類型	(EN 60529 / IEC 529) IP 40
傳感頭擰緊扭矩	＜0.5 Nm
默認校準粘度	30 mm²/s (cSt)，可訂制
齒輪流量計GFM外殼材料	1.4305
中心和底部材料	0.7060
密封材料	氟橡膠
齒輪材料	1.7131
合適測量電纜	MK 01

測量范圍	非線性化	齒輪幾何容積	允許工作壓力		每升脈沖數	液壓接口	誤差
l/min	實測值的	cm3	bar	MPa			當前值的
0.05...5.0	± 0.5 %	～ 0.191	630	63	5,250	ISO 228-G¼	± 0.5 %
0.2 ...30.0**		～0.609	160	16	1,640	ISO 228-G3/8
0.2 ...30.0			630	63
0.7 ...70.0	± 0.4 %	～2.222	420	42	450	ISO 228-G3/4	± 0.4 %
3 ...300	± 0.5 %	～8.750			100	SAE法蘭接口 1 1/4	± 0.5 %

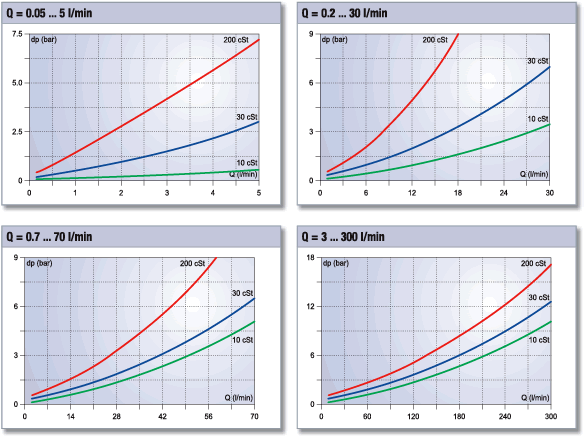

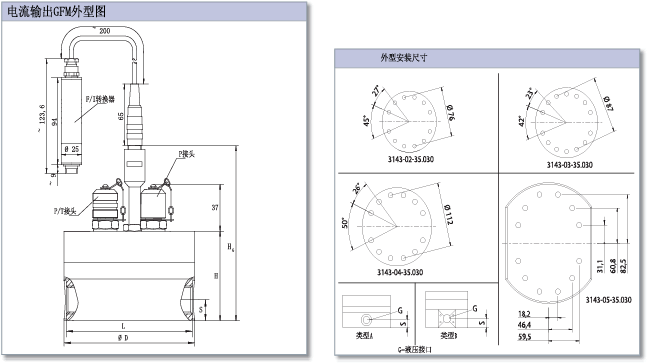

測量范圍		D	H	H G	L	S	類型
l/min		mm
0.05 ... 5.00	GFM-5	96	59	125	93	13	A
0.2 ... 30.0	GFM-30	106	67	133	102,5	15	A
0.7 ... 70.0	GFM-70	136	93	153	131	20	A
3 ... 300	GFM-300	210	145	190	210	42	B

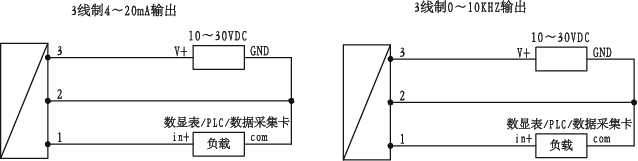

5針插座	頻率輸出（0...10KHZ)	4 ... 20 mA輸出
	1= 頻率信號輸出+	1= 電流信號輸出+
	2= -電源/信號-/地	2= 信號-/地
	3= +電源	3= +電源
	4= 空	4= 空
	5= 空	5= 空

測量范圍	工作壓力	GFM系列	訂貨號 / 重量
l/min	MPa		QG 100 (0...10KHZ頻率輸出）			QG 110 (4 ... 20 mA)
			單輸出型號	雙向輸出型號	重量	型號	重量
0.05...5.0	63	GFM-5	3143-02-35.030 3143-02-35.00 3143-02-35.042 3143-02-35.046 3143-02-35.99	3146-02-35.030 3146-02-35.00 3146-02-35.042 3146-02-35.046 3146-02-35.99	3,000 g	3185-02-35.030 3185-02-35.00 3185-02-35.042 3185-02-35.046	3,155 g
0.2 ...30.0**	16	GFM-30	3843-03-35.030** 3843-03-35.00** 3843-03-35.042** 3843-03-35.046 ** 3843-03-35.99 **	3846-03-35.030** 3846-03-35.00** 3846-03-35.042** 3846-03-35.046 ** 3846-03-35.99 **	1,481 g	3885-03-35.030** 3885-03-35.00** 3885-03-35.042** 3885-03-35.046 **	1,641 g
0.2 ...30.0	63	GFM-30	3143-03-35.030 3143-03-35.00 3143-03-35.042 3143-03-35.046 3143-03-35.99	3146-03-35.030 3146-03-35.00 3146-03-35.042 3146-03-35.046 3146-03-35.99	4,074 g	3185-03-35.030 3185-03-35.00 3185-03-35.042 3185-03-35.046	4,186 g
0.7 ...70.0	42	GFM-70	3143-04-35.030 3143-04-35.00 3143-04-35.042 3143-04-35.046 3143-04-35.99	3146-04-35.030 3146-04-35.00 3146-04-35.042 3146-04-35.046 3146-04-35.99	9,000 g	3185-04-35.030 3185-04-35.00 3185-04-35.042 3185-04-35.046	9,100 g
3 ...300	42	GFM-300	3143-05-35.030 3143-05-35.00 3143-05-35.042 3143-05-35.046 3143-05-35.99	3146-05-35.030 3146-05-35.00 3146-05-35.042 3146-05-35.046 3146-05-35.99	32,330 g	3185-05-35.030 3185-05-35.00 3185-05-35.042 3185-05-35.046	32,490 g

注：
如果選用GFM模擬量輸出方式，誤差加0.2 %；
出廠校準粘度按照30cSt標定，如需其它粘度請?jiān)谟嗀洉r(shí)提出，可定制。

GFM齒輪流量計相關附件型號：

連接GFM的2.5米測量線： 8824-91-02.50 ；5米測量線： 8824-91-05.00 ；10米測量線： 8824-91-10.00
GFM信號輸出磁性感應器：3107-00-17.00 ；3107-00-45.00
