Hydrotechnik 壓力傳感器PR126
壓力傳感器PR 126用于CAN總線通訊的壓力傳感器，是種高精度壓力傳感器,介質兼容性好，性能穩定可靠，精度高，
支持hydrotechnik液壓萬用表的CAN總線。壓力傳感器PR126適用于液壓機械、化工、電力、冶金、水力食品、醫藥、
衛生等行業。
| 技術數據 |
PR126 |
| 過載能力 |
2×額定壓力 |
| 爆破壓力 |
3×額定壓力 |
| 輸出信號 |
CAN總線通訊 |
| 供電電源 |
12...27VDC |
| 消耗電流 |
10...30mA |
| 過壓保護 |
±40VDC |
| 誤差 |
綜合誤差 |
| 在22℃室溫時 |
±0.5% |
| 在-15℃...+85℃ |
±0.5% |
| 在+85℃...+100℃ |
±1.0% |
| 在-40℃...-15℃ |
±1.0% |
| 補償溫度范圍 |
-15℃...+85℃ |
| 非線性 |
＜±0.2%(終值的） |
| 重復性 |
＜±0.1%(終值的) |
| 磁滯 |
＜±0.1%(終值的) |
| 長期穩定性 |
＜±0.1%(終值的)/年 |
| 響應時間 |
≤1ms(10...90%) |
| 頻率范圍 |
≤1KHZ |
| 絕緣性能 |
≥100MΩ |
| 疲勞壽命 |
＞1×10 次7 |
| 介質溫度 |
-40℃...+105℃ |
| 環境溫度 |
-40℃...+105℃（短時+125℃) |
| 存儲溫度 |
-40℃...+125℃ |
| 電磁干擾測試 |
達到標準EN 50081-2/EN 50082-2 |
| 抗震性 |
DIN EN 60068-2-6，20g |
| 抗沖擊性 |
50g(11ms半正弦曲線) |
| 安裝方向 |
任意方向 |
| 電氣連接 |

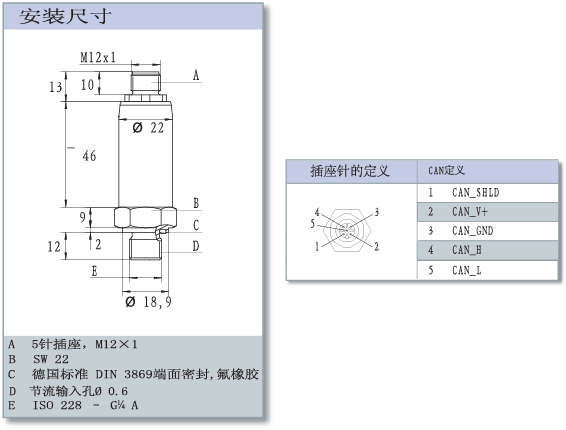

M12×1，5針插座 |
| 機械液壓接口 |
ISO 228 – G1/4A |
| 壓力類型 |
相對壓力 |
| 密封材料 |
德國標準 DIN 3869端面密封圈, 氟橡膠 |
| 防護等級 |
IP67 |
| 外殼/隔膜材料 |
304/316Ti |
| CAN 總線 |
LSS/最大500Kbit/DIN 11898標準 |
| 擰緊扭矩 |
40 Nm (±5 Nm) |
| 重 量 |
～100g |
| 傳感器壓力測量范圍 |
訂貨號 |
| bar |
MPa |
CAN傳感器 |
| 0 ... 100 |
0 ... 10 |
3403-16-D2.60 |
| 0 ... 400 |
0 ... 40 |
3403-15-D2.60 |
| 0 ... 600 |
0 ... 60 |
3403-18-D2.60 |
|
